淺談潔凈室潔凈度的檢測方法

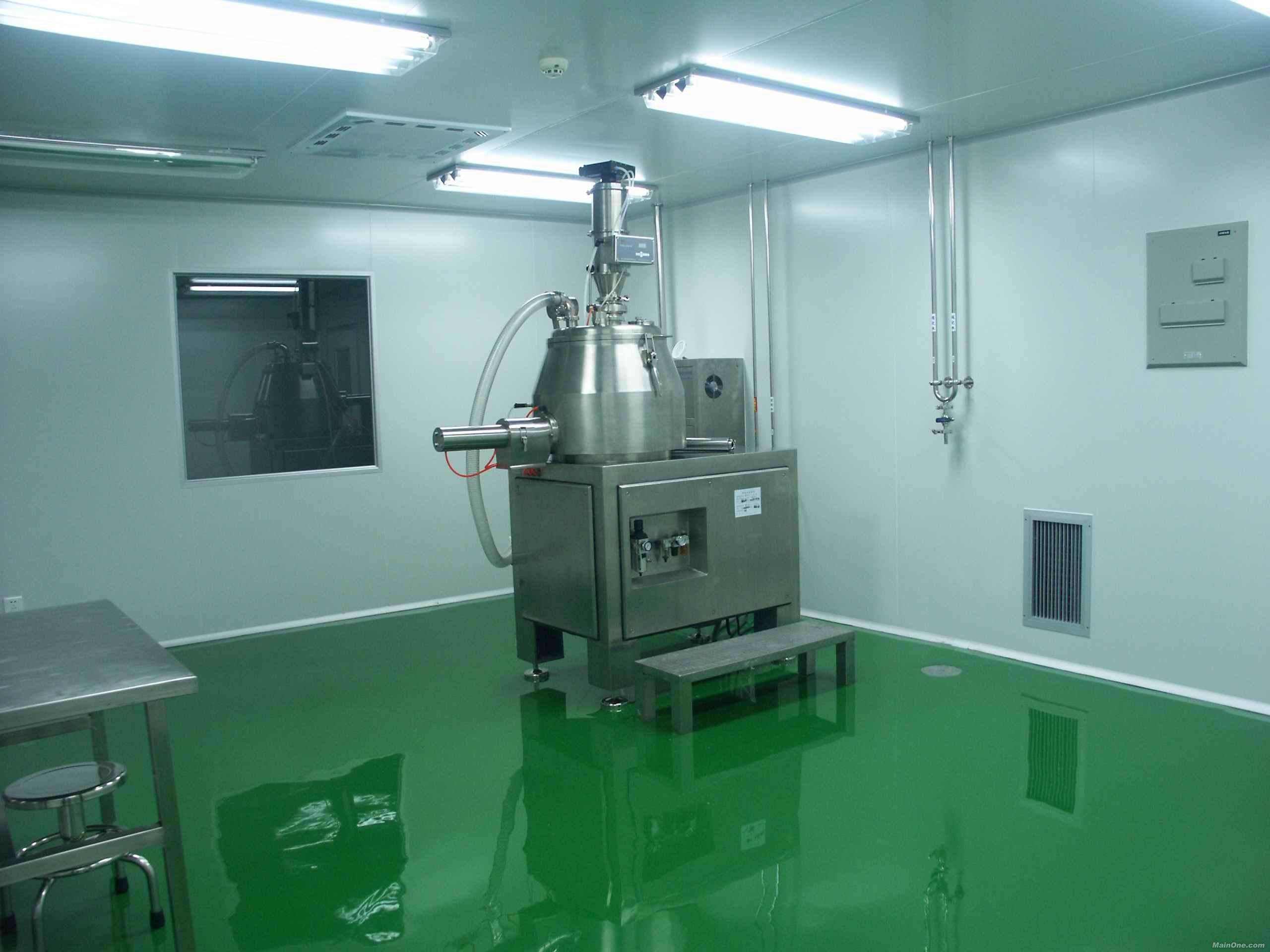

1.風量或風速的檢測

1.1.對于單向流潔凈室，采用室截面平均風速和截面積乘積的方法確定送風量。離高效過濾器 0.3m，垂直于氣流的截面作為采樣測試截面，截面上測點間距不宜大于 0.6m，測點數不應少于５個，以所有測點風速讀數的算術平均值作為平均風速。

1.2.對于非單向流潔凈室，采用風口法或風管法確定送風量，做法如下：

１.2.1風口法是在安裝有高效過濾器的風口處，根據風口開頭連接輔助風管進行測量。即用鍍鋅鋼板或其他不產塵材料做成與風口開頭及內截面相同，長度等于２倍風口長邊 長的直管段，連接于風口外部。在輔助風管出口平面上，按最少測點數不少于６點均勻 布置，使用熱球式風速儀測定各測點之風速。然后，以求取的風口截面平均風速乘以風 口凈截面積求取測定風量。

1.２.2.對于風口上風側有較長的支管段，且已經或可以鉆孔時，可以用風管法確定風 量。測量斷面應位于大于或等于局部阻力部件前３倍管徑或長邊長，局部阻力部件后５ 部管徑或長邊長的部位。

對于矩形風管，是將測定截面分割成若干個相等的小截面。每個小截面盡可能接近 正方形，邊長不應大于 200mm，測點應位于小截面中心，但整個截面上的測點數不宜 少于３個。

對于圓形風管，應根據管徑大小，將截面劃分成若干個面積相同的同心圓環，每個 圓環測４點。根據管徑確定圓環數量，不宜少于３個。

2.靜壓差的檢測

2.1.靜壓差的測定應

在所有的門關閉的條件下，由高壓向低壓，由平面布置上與外界最遠的里間房間開始，依次向外測定。

2.2.采用的微差壓力計，其靈敏度不應低于 2.0Pa。

2.3. 有孔洞相通的不同等級相鄰的潔凈室，其洞口處應有合理的氣流流向。洞口 的平均風速大于等于 0.2m/s 時，可用熱球風速儀檢測。

3.空氣過濾器泄漏測試

3.1 高效過濾器的檢漏，應使用采樣速率大于 1L/min 的光學粒子計數器。D 類高 效過濾器宜使用激光粒子計數器或凝結核計數器。

3.2 采用粒子計數器檢漏高效過濾器，其上風側應引入均勻濃度的大氣塵或含其他氣溶膠塵的空氣。對大于等于 0.5μm 塵粒，濃度應大于或等于 3.5×105pc/m3 ；或對 大于或等于 0.1μm 塵粒，濃度應大于或等于 3.5×107pc/m3；若檢測 D 類高效過濾器， 對大于或等于 0.1μm 塵粒，濃度應大于或等于 3.5×10９pc/m3。

3.3.泄漏率的檢測應在接近設計風速的條件下進行。將受檢高效過濾器下風側測 得的泄漏濃度換算成透過率，高效過濾器不得大于出廠合格透過率的 2 倍；Ｄ類高效過濾器不得大于出廠合格透過率的 3 倍。 B.3.4.在移動掃描檢測工程中，應對計數突然遞增的部位進行定點檢驗。

4.室內空氣潔凈度等級的檢測

4.1.空氣潔凈度等級的檢測應在設計指定的占用狀態（空態、靜態、動態）下進行。

4.2.檢測儀器的選用：應使用采樣速率大于 1L/min 的光學粒子計數器，在儀器 選用時應考慮粒徑鑒別能力，粒子濃度適用范圍和計數效率。儀表應有有效的標定合格 證書。

4.3.采樣點的規定：

4.3.１.最低限度的采樣點數 NL，見表 B.4.3；

表 B.4.3 最低限度的采樣點數 NL 表

測點數 NL	2	3	4	5	6	7	8	9	10
潔凈區 面積 A （m2）	2.1~ 6.0	6.1~ 12.0	12.1~ 20.0	20.1~ 30.0	30.1~ 42.0	42.1~ 56.0	56.1~ 72.0	72.1~ 90.0	90.1~ 110.0
注：1 在水平單向流時，面積 A 為與氣流方向呈垂直的流動空氣截面的面積。 2 最低限度的采樣點數 NL 按公式 NL =A0.5 計算（四舍五入取整數）。

4.3.２.采樣點應均勻分布于整個面積內，并位于工作區的高度（距地坪 0.8m 的水平 面），或設計單位、業主特指的位置。

4.4 采樣量的確定：

4.4.1.每次采樣的最少采樣量見表 B.4.4；

表 B.4.4 每次采樣的最少采樣量 Vs（L）表

潔凈度等級	粒徑（μm）
0.1	0.2	0.3	0.5	1.0	5.0
1	2000	8400	----	-----	-----	----
2	200	840	1960	5680	------	----
3	20	84	196	568	2400	-----

4	2	8	20	57	240	------
5	2	2	2	6	24	680
6	2	2	2	2	2	68
7	-----	-----	-----	2	2	7
8	----	----	-----	2	2	2
9	-----	-----	------	2	2	2

4.4.２.每個采樣點的最少采樣時間為 1min，采樣量至少為 2L；

4.4.３.每個潔凈室（區）最少采樣次數為３次。當潔凈區僅有一個采樣點時，則在該點至少采樣 3 次；

4.4.４.對預期空氣潔凈度等級達到４級或更潔凈的環境，采樣量很大，可采用 ISO14644—1 附錄 F 規定的順序采樣法。

4.5 檢測采樣的規定：

4.5.１.采樣時采樣口處的氣流速度，應盡可能接近室內的設計氣流速度；

4.5.２.對單向流潔凈室，其粒子計數器的采樣管口應迎著氣流方向；對于非單向流潔 凈室，采樣管口宜向上；

4.5.３.采樣管必須干凈，連接處不得有滲漏。采樣管的長度應根據允許長度確定，如 果無規定時，不宜大于 1.5m；

4.5.４.室內的測定人員必須穿潔凈工作服，且不宜超過 3 名，并應遠離或位于采樣點 的下風側靜止不動或微動。

4.6 記錄數據評價

空氣潔凈度測試中，當全室（區）測點為 2~9 點時，必須計 算每個采樣點的平均粒子濃度Ｃi 值、全部采樣點的平均粒子濃度Ｎ及其標準差，導出 95%置信上限值；采樣點超過 9 點時，可采用算術平均值 N 作為置信上限值。

4.6.１ 每個采樣點的平均粒子濃度Ｃi 應小于或等于潔凈度等級規定的限值，見表4.6-1。

表 B.4.6—1 潔凈度等級及懸浮粒子濃度限值

潔凈度等 級	大于或等于表中粒徑 D 的最大濃度 Cn（pc/m3）
0.1μm	0.2μm	0.3μm	0.5μm	1.0μm	5.0μm
1	10	2	--	--	--	--
2	100	24	10	4	--	--
3	1000	237	120	35	8	--
4	10000	2370	1020	352	83	--

續表 B.4.6-1

潔凈度 等級	大于或等于表中粒徑 D 的最大濃度 Cn（pc/m3）
0.1μm	0.2μm	0.3μm	0.5μm	1.0μm	5.0μm
5	100000	23700	10200	3520	832	29
6	1000000	237000	102000	35200	8320	293
7	--	--	--	352000	83200	2930
8	--	--	--	3520000	832000	29300
9	--	--	--	35200000	8320000	293000
注：1 本表僅表示了整數值的潔凈度等級（N）懸浮粒子最大濃度的限值。 2 對于非整數潔凈度等級，其對應于粒子粒徑 D（μm）的最大濃度限值（Cn）， 應按下列公式計算求取 Cn. 3 潔凈度等級定級的粒徑范圍為 0.1~5.0μm，用于定級的粒徑數不應大于 3 個，且其粒徑的順 序差不應小于 1.5 倍。

4.6.２.全部采樣點的平均粒子濃度Ｎ的 95%置信上限值，應小于或等于潔凈度等級規 定的限值。即：

式中 N 室內各測點平均含塵濃度，N=∑Ci/n; n 測點數；

s 室內各測點平均含塵濃度 N 的標準差：

t 置信度上限位 95%時，單側 t 分布的系數，見表 B.4.6-2。

表 B.4.6-2 t 系 數

點數	2	3	4	5	6	7~9
t	6.3	2.9	2.4	2.1	2.0	1.9

4.7.每次測試應做記錄，并提交性能合格或不合格的測試報告。測試報告應包括 以下內容：

① 測試機構的名稱、地址；

② 測試日期的測試者簽名；

③ 執行標準的編號及標準實施日期；

④ 被測試的潔凈室或潔凈區的地址、采樣點的特定編號及坐標圖；

⑤ 被測潔凈室或潔凈區的空氣潔凈度等級、被測粒徑（或沉降菌、浮游菌）、被測 潔凈室所處的狀態、氣流流型和靜壓差；

⑥ 測量用的儀器的編號和標定證書；測試方法細則及測試中的特殊情況；

⑦ 測試結果包括在全部采樣點坐標圖上注明所測的粒子濃度（或沉降菌、浮游菌 的的菌落數）；

⑧ 對異常測試值進行說明及數據處理。

5.室內浮游菌和沉降菌的檢測

5.1.微生物檢測方法有空氣懸浮微生物法和沉降微生物法兩種，采樣后的基片（或平皿）經過恒溫箱內３７℃、４８h 的培養生成菌落后進行計數。使用的采樣器皿 和培養液必須進行消毒滅菌處理。采樣點可均勻布置或取代代表性地域布置。

5.2.懸浮微生物法應采用離心式、狹逢式和針孔式等碰擊式采樣器，采樣時間 應根據空氣中微生物濃度來決定，采樣點數可與測定空氣潔凈度測點數相同。各種采樣 器應按儀器說明書規定的方法使用。沉降微生物法，應采用直徑９０mm 培養皿，在采樣點上沉降３０mm 后進行采樣， 培養皿最少采樣數應符合表Ｂ.５.２的規定。

5.3.制藥廠潔凈室（包括生物潔凈室）室內浮游菌和沉降菌測試，也可采用按 協議確定的采樣方案。

表 B5.2 最少培養皿數

空氣潔凈度級別	培養皿數
＜5	44
5	14
6	5
≥7	2

5.4.用培養皿沉降菌，用碰撞式采樣器或過濾采樣器測定游浮菌，還應遵守以 下規定：

① 采樣裝置采樣前的準備及采樣后的處理，均應在設游高效空氣過濾器排風的負 壓實驗室進行操作，該實驗室的溫度應為２２±２℃；相對濕度為５０％±１０％；

② 采樣儀器應消毒滅菌；

③ 采樣器選擇應審核其精度和效率，并有合格證書；

④ 采樣裝置的排氣不應污染潔凈室；

⑤ 沉降皿個數及采樣點、培養基及培養溫度、培養時間應按有關規范的規定執行；

⑥ 浮游菌采樣器的采樣率宜大于１００Ｌ／min；

⑦ 碰撞培養基的空氣速度應小于２０m/s。

6.室內空氣溫度和相對濕度的檢測

6.1.根據溫度和相對濕度波動范圍，應選擇相應的具有足夠精度的儀表進行測 定。每次測定時間隔不應大于３０min。

6.2.室內測定布置：

① 送回風口處；

② 恒溫工作區具有代表性的地點（如沿著工藝設備周圍布置或等距離布置）；

③ 沒有恒溫要求的潔凈室中心；

④ 測點一般應布置在距外墻表面大于０.５m，離地面０.８m 的同一高度上；也可 以根據恒溫區的大小，分別布置在離地不同高度的幾個平面上。

６.３.測點數應符合表Ｂ.６.１的規定。

表 B.6.1 溫、溫度測點數

波動范圍	室面積《50m2	每增加 20~50m2
Δt=±0.5~±2℃	5 個	增加 3~5 個
ΔRH=±5℅~±10℅
Δt≤±0.5℃	點間距不應大于 2m，點數不應少于 5 個
ΔRH≤±5℅

６.４.有恒溫恒濕要求的潔凈室。室溫波動范圍按各測點的各次溫度中偏差控制 點溫度的最大值，占測點總數的百分比整理成累積統計曲線。如９０％以上測點偏差值 在室溫波動范圍內，為符合設計要求。反之，為不合格。

區域溫度以各測點中最低的一次測試溫度為基準，各測點平均溫度與超偏差值的點 數，占測點總數的百分比整理成累計統計曲線，９０％以上測點所達到的偏差值為區域 溫差，應符合設計要求。相對溫度波動范圍可按室溫波動范圍的規定執行。

7.單向流潔凈室截面平均速度，速度不均勻度的檢測

7.1.潔凈室垂直單向流和非單向流應選擇距離或圍護結構內表面大于０.５m，離地面高度０.５～１.５m 作為工作區。水平單向流以距送風墻或圍護結構內表面０. ５m 處的縱斷面為第一工作面。

7.2.測定截面的測點數和測定儀器應符合本規范第６.３條的規定。

7.3.測定風速應用測定架固定風速儀，以避免人體干擾。不得不用手持風速儀測定時，手臂應伸至最長位置，盡量使人體遠離測頭。

7.4.室內氣流流形的測定，宜采用發煙或懸掛絲線的方法，進行觀察測量與記錄。然后，標在記錄的送風平面的氣流流形圖上。一般每臺過濾器至少對應１各觀察點。 風速的不均勻度β０按下列公式計算，一般β０值不應大于０.２５。

式中. v——各測點風速的平均值；s——標準差。

８.室內噪聲的檢測

8.1.測噪聲儀器應采用帶倍頻程分析的聲級計．

8.2.測點布置應按潔凈室面積均分，每５０m2 設一點．測點位于其中心，距 地面１.１～１.５m 高度處或按工藝要求設定。
